Le mandrin à quatre mors pour la technique de mesure optique
Les mandrins manuels appartiennent aux standards de la technique de mesure optique et tactile, et font partie intégrante du système modulaire de la gamme de fixations dk. Cette gamme de produits a été élargie avec des mandrins manuels à quatre mors précis en pensant spécialement à la technique de mesure optique.
Quelles exigences doivent remplir les mandrins à quatre mors ?

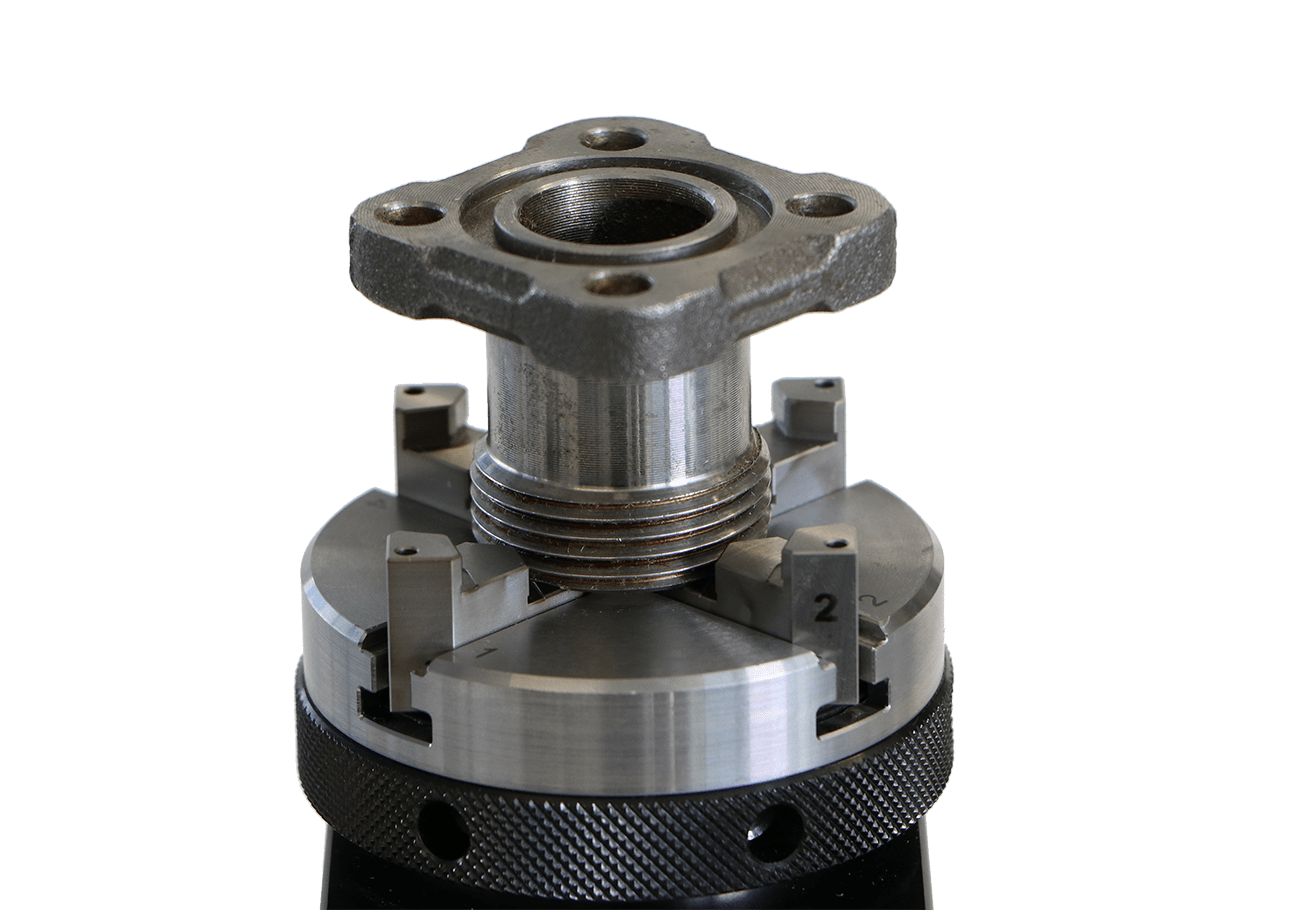

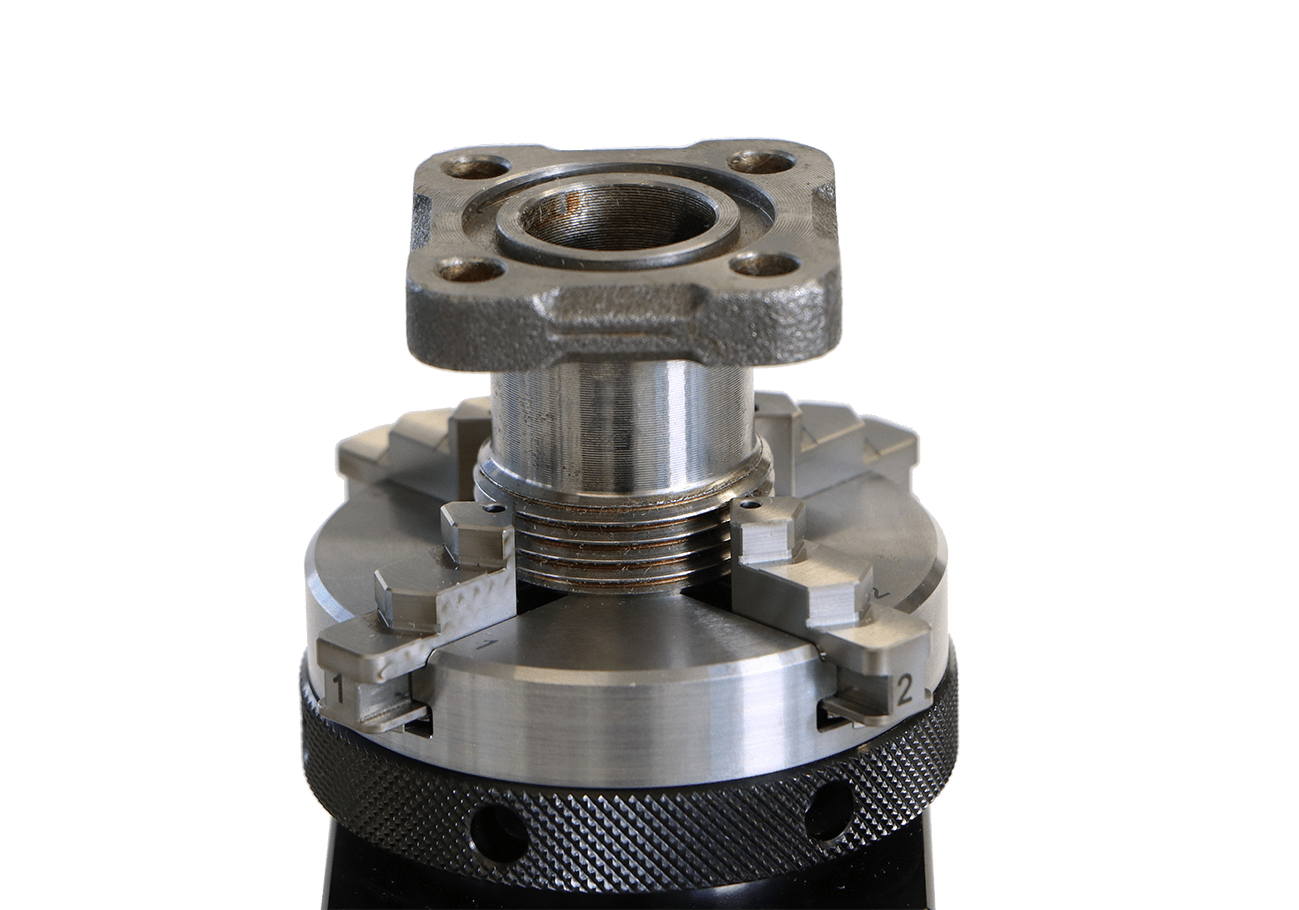

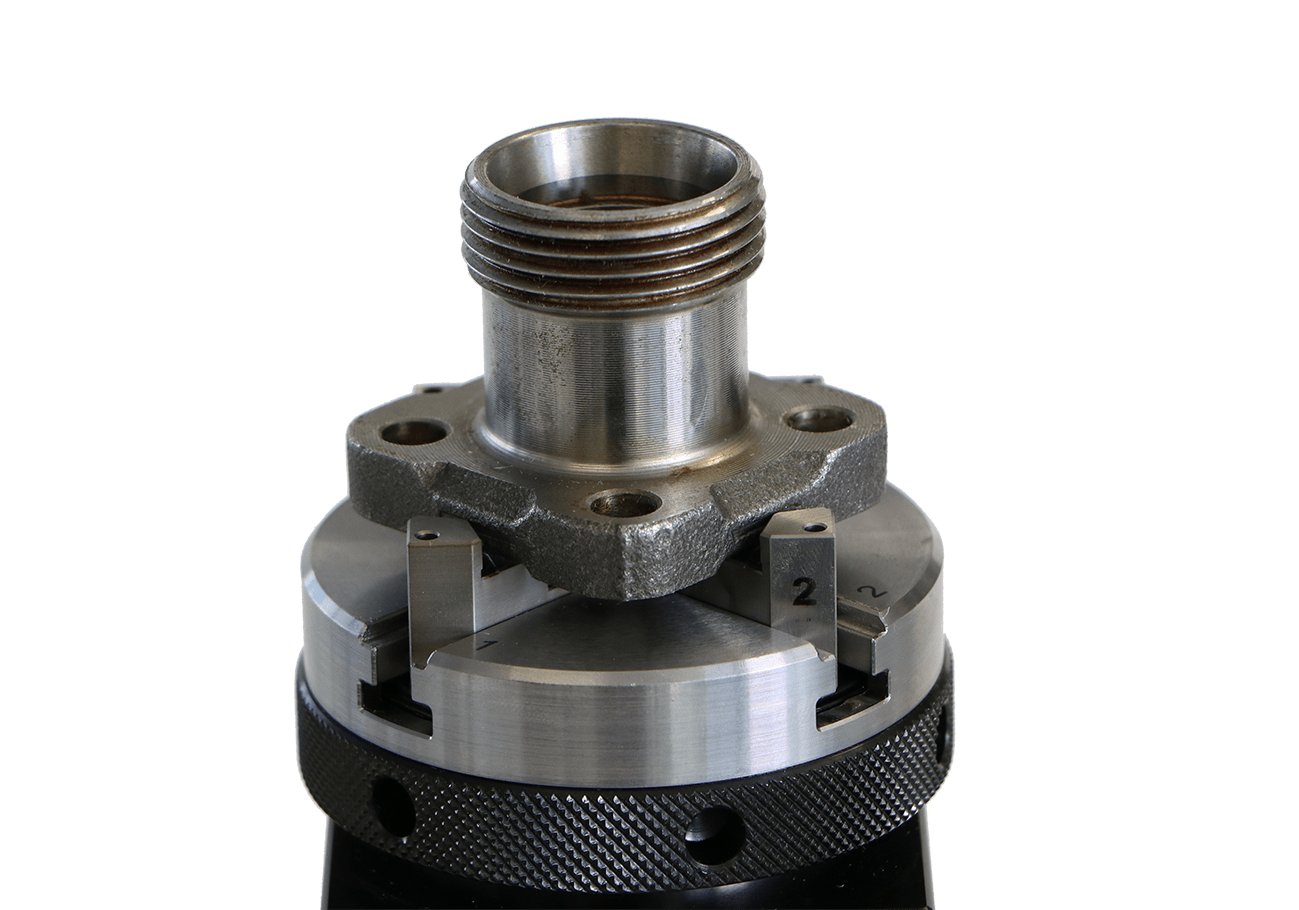

Dans la construction mécanique générale, le mandrin à quatre mors à fermeture centrale assure les deux tâches principales suivantes :

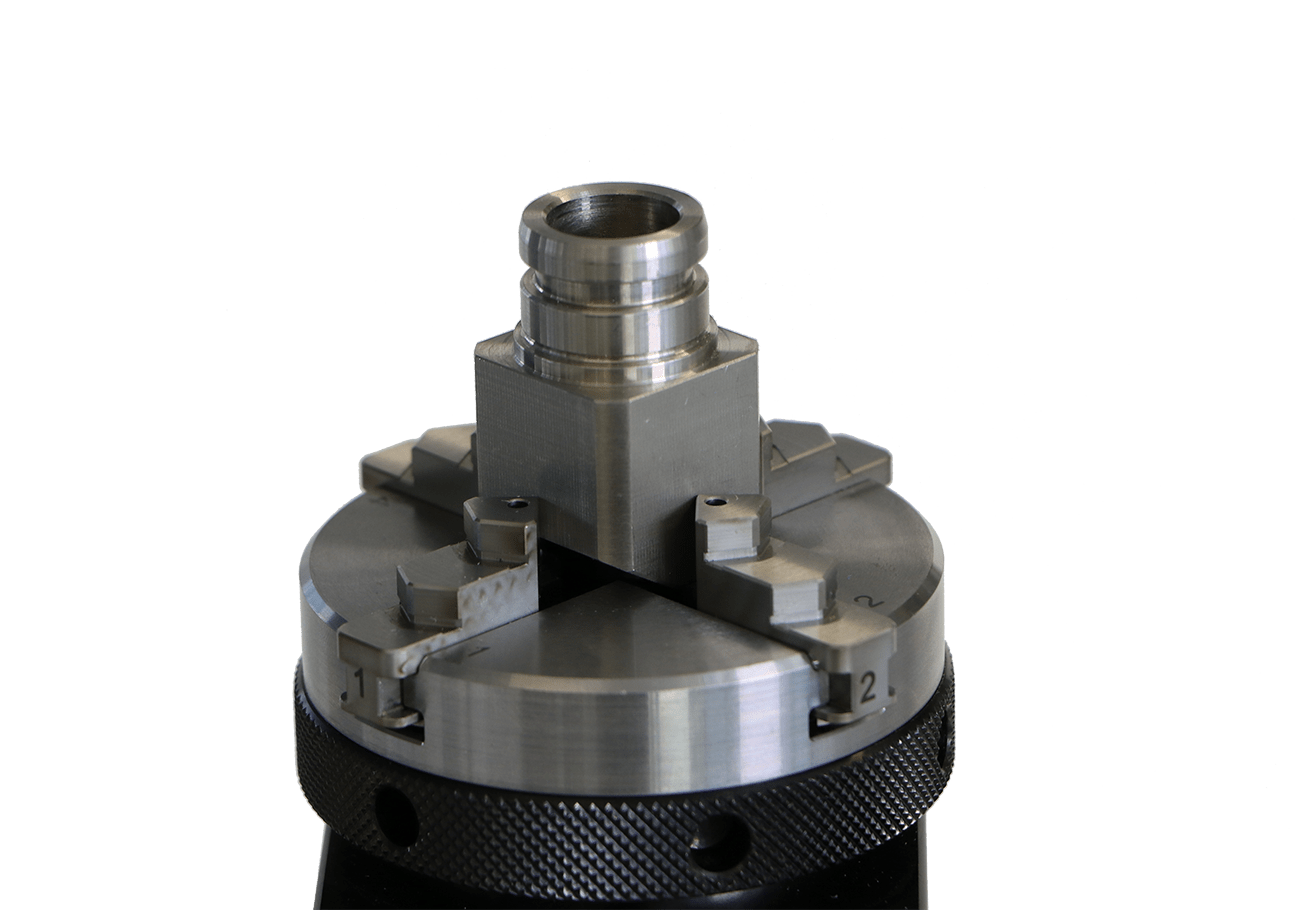

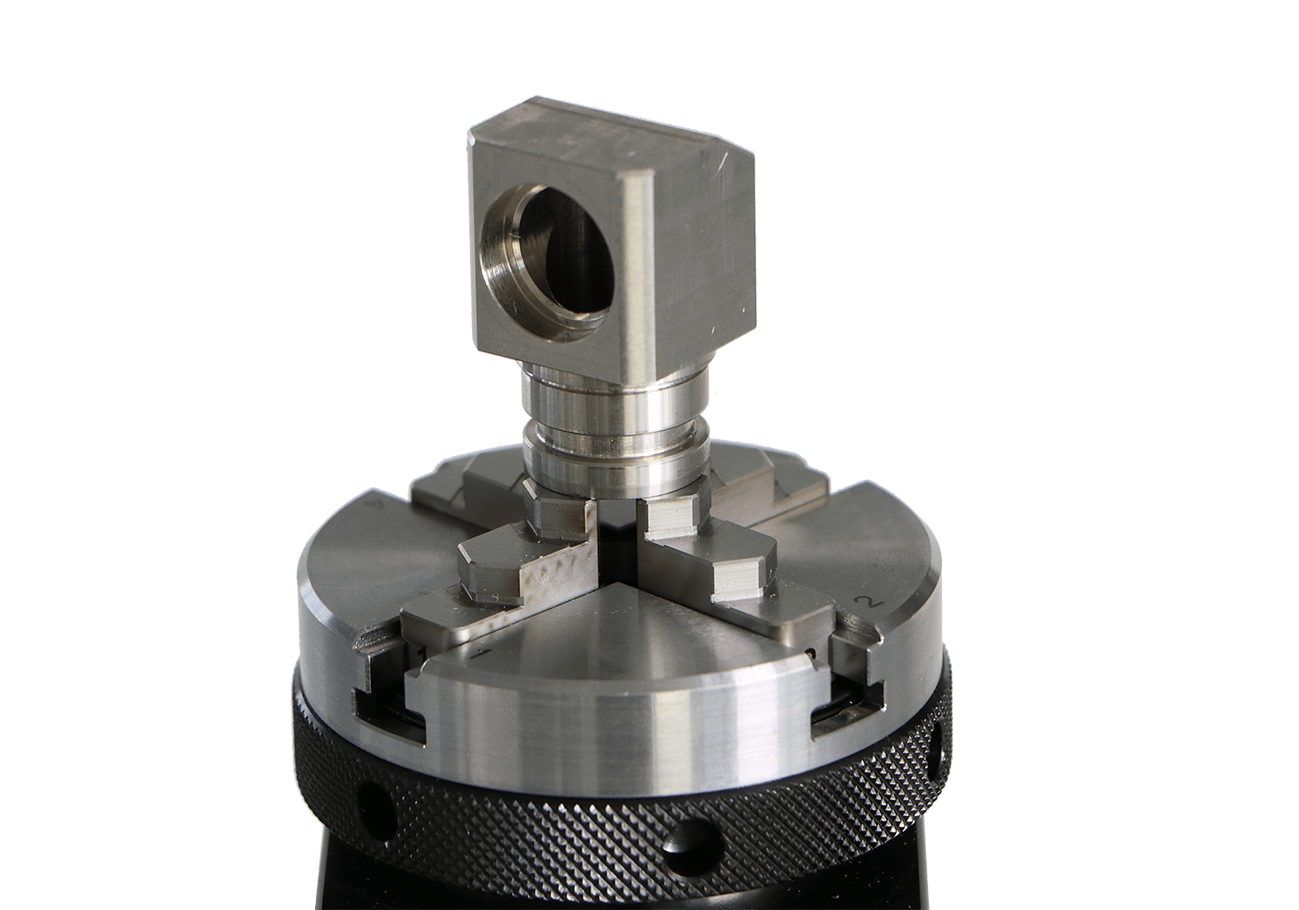

>> Le serrage de matériaux carrés
>> Le serrage des pièces sensibles à la déformation
Dans le domaine de la technique de mesure optique, un facteur supplémentaire important vient cependant s’ajouter :
>> La possibilité de voir à travers le centre du mandrin à quatre mors
Quel est l’avantage de pouvoir voir à travers le centre ?
La technique de mesure optique est facilitée si les pièces sont contrôlées en lumière transmise ou, plus généralement, avec des contrastes clairs par rapport à l’environnement. Cependant, un mandrin courant à trois mors fait constamment apparaître un mors en arrière-plan de l’extrémité serrée de l’échantillon – un rendu visuel qui est loin d’être optimal.
La solution idéale consiste à laisser l’espace derrière l’extrémité de l’axe central de la pièce aussi libre que possible – c’est ce que permet le mandrin à quatre mors.
Quels sont les autres avantages des mandrins manuels à quatre mors de dk ?
>> L’interface standardisée SWA39 disponible en option, qui rend le mandrin à mors adaptable à toutes les griffes à serrage rapide, et aux éléments de montage et de réglage du système modulaire dk

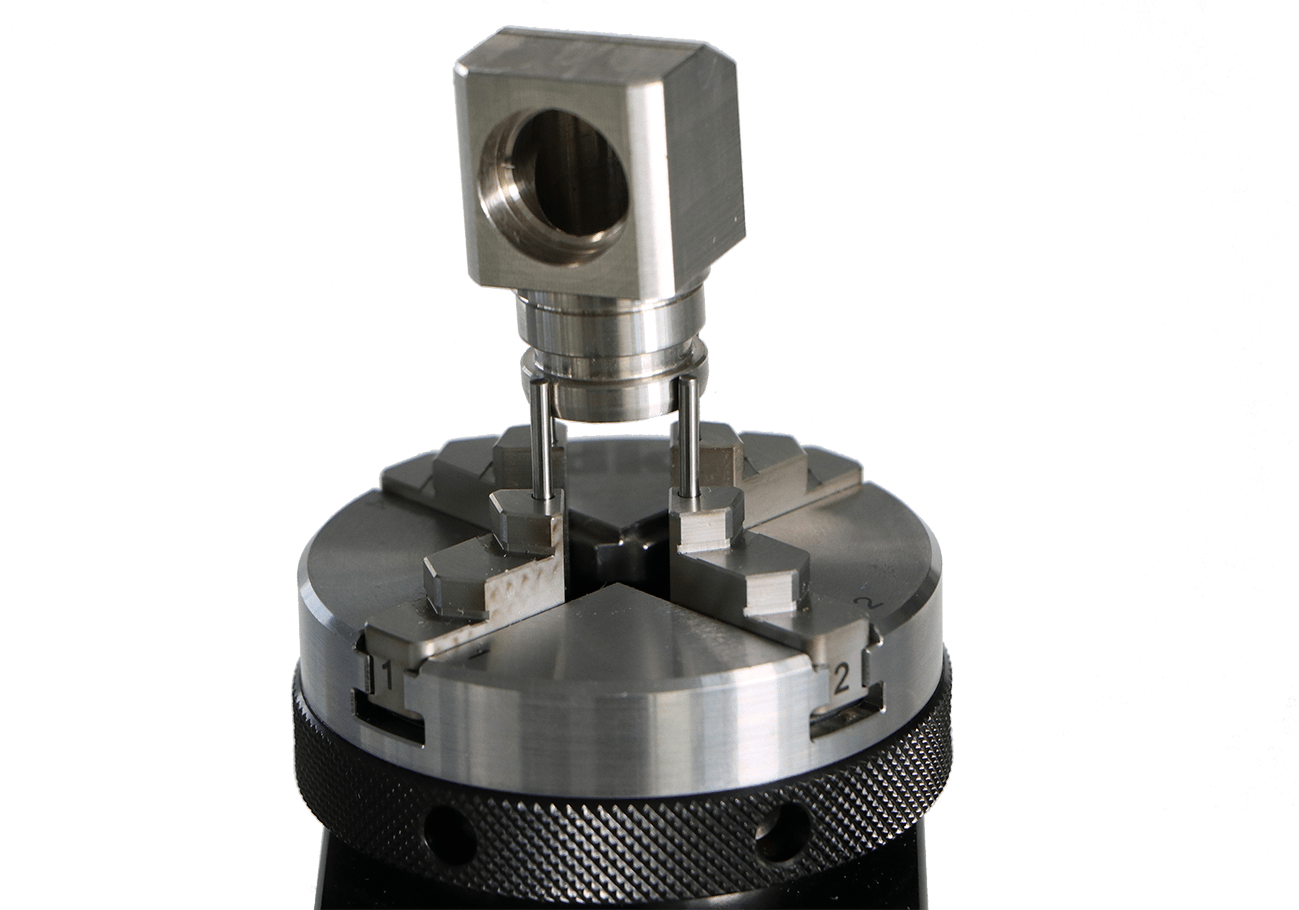

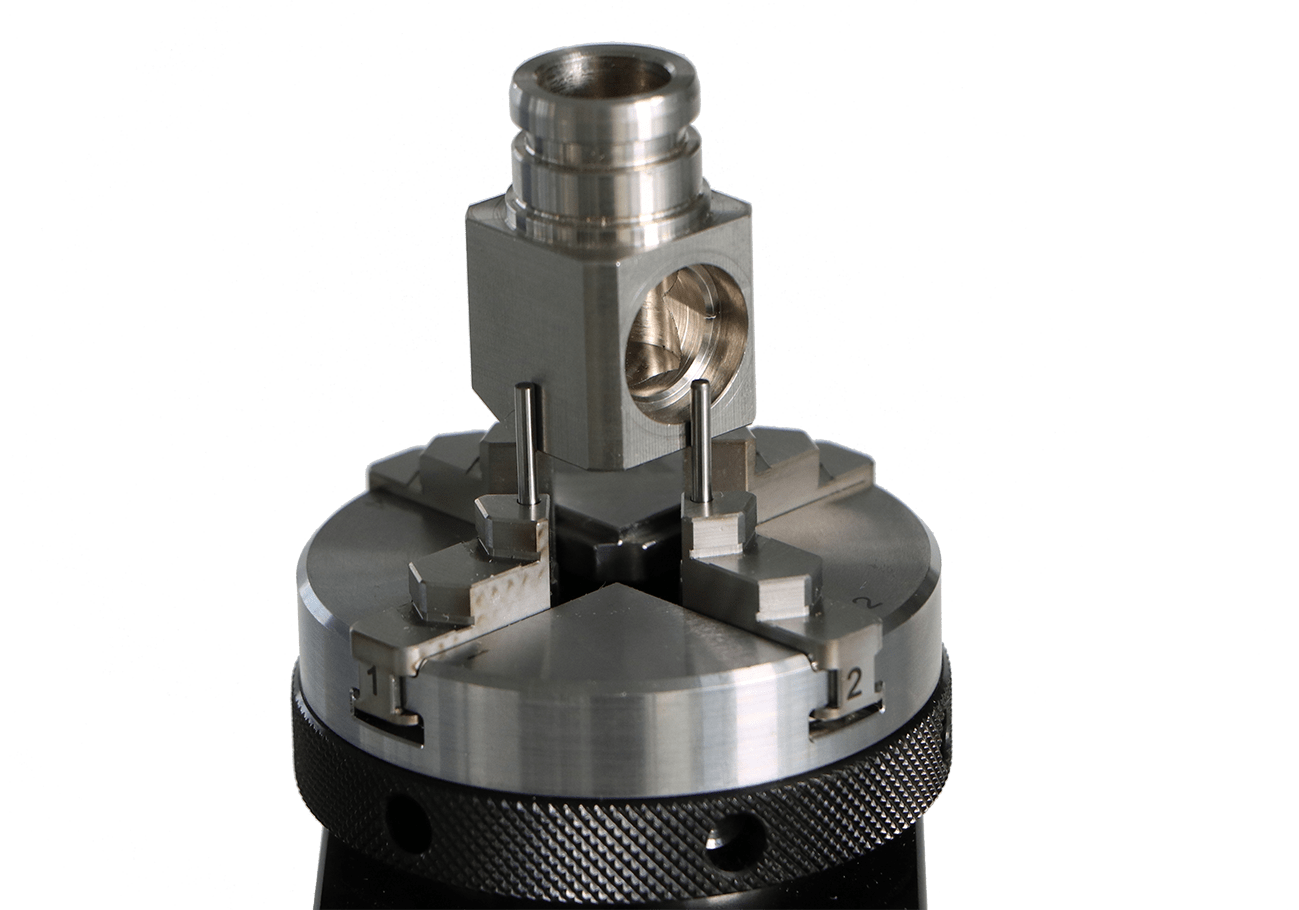

>> Un trou de goupille intégré et trois jeux de goupilles de différentes longueurs, qui permettent de fixer la pièce également au-dessus des
mors
>> Des mors réversibles sans outil
>> Disponibilité d’ébauches de mors adaptées à un usinage par le client pour des pièces et des procédés spéciaux
